워터미스트시스템

소량의 물을 고압으로 방사시켜 미세 물입자로 화재를 진압하는 설비

미분무 소화설비란? 소량의 물을 고압으로 방사시켜 미세 물입자로 화재를 진압하는 설비로써, NFPA 750에 따르면 첫째는 상업용 선박의 소화설비를 개선하려는 국제해사기구(IMO)의 노력으로, 주로 스프링쿨러 설비의 대체를 목표로 한 움직임이다. 두번째는 몬트리올 의정서에 따른 할론소화설비의 단계적 철수로 기인된 환경친화적 소화설비이다. 선박에서는 기관실 선실, 육상에서는 전산실, 엔진실, 주방 등에 사용하며 현재는 화학 및 반도체 분야 등으로 활용의 폭이 점차 증가하고 있다.

기준

물방울 직경과 표면적에 대한 비교 표
NFPA 750 노즐 최소설계작동압력에서 방사 물 액적의 크기 (Dv0.99 = SMD)가 1,000㎛ 이하로 정의
NFSC 104A 노즐 최소설계작동압력에서 헤드로 부터 방출되는 물입자 중 99%의 누적체적분포가 400㎛ 이하로 분무되고 A,B,C 급 화제에 적응성을 갖는 것

물방울 직경과 표면적에 대한 비교

기준 표
Extinguishing system Average droplet diameter Reaction surface
[mm] [m²/l water]
Sprinkler >1 <2
Spray system 0.1 20
Water Mist system 0.01 200

소화 메커니즘

특징

특징 표
목적 화재위험으로부터 공간내 인명 및 재산 보호
화재전파 방지 Flashover로의 전이 및 이웃 공간으로의 화재전파 방지를 위한 화재실 내 화재온도 제어
적용 화재 유류 및 전기화재에 적용가능
2차 피해 소화약제가 100% 순수물이므로 소화약제에 의한 2차 피해가 거의 없음. 환경문제 발생 無
초기 진압 화재 발생 감지 후 즉시 분무 가능하므로 초기 화재 진압에 탁월함

시스템 구성시 작동순서

  • ① 물탱크 급수

    유량감지센서를 통한 자동급수

  • ② 고압펌프

    물탱크의 물을 압축하여 매니폴더에 전달하여 토출라인으로 물이송 및 테스트 밸브를 통한 작동시험

  • ③ 소화전

    화재감지기의 신호를 통해 시스템 구동 시 방출 시작하여 미분무 노즐 또는 미분무 건으로 화재진압

적용분야

전력구 및 변압기, 지하도, 지하철 역사, 호텔, 백화점, 화학공장 및 위험물 저장소, 미술관, 박물관, 군함 및 대형 수송선, 반도체 공장, 병원, 탄약고

NKTECH 워터미스트

NKTECH 워터미스트 표
상표명 NKFS-Water Mist System
승인 현황 Local Water Mist System : IMO MSC. Circ. 913 KR 승인
Total Water Mist System : IMO MSC. Circ. 1165 & 1269 KR 승인

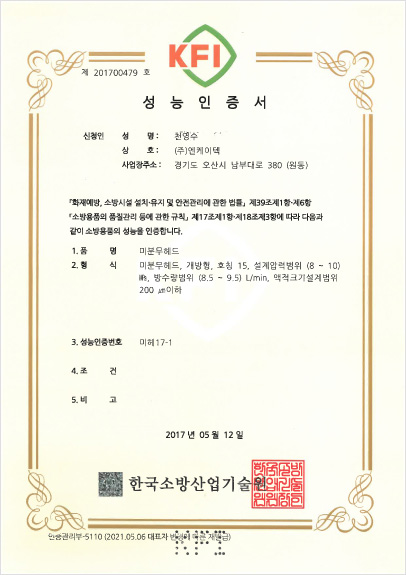

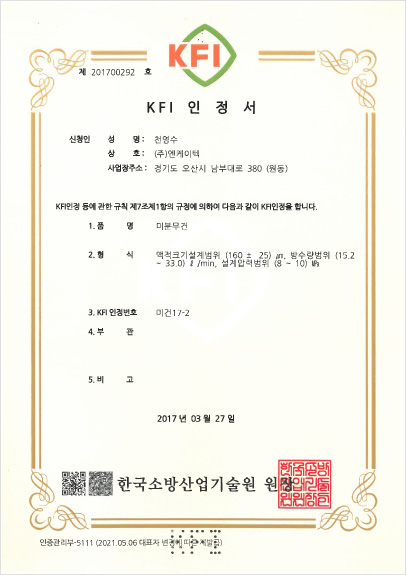

KFI 인증서
